TOTO-23 "BATMAN" MODEL EKSPERYMENTALNY
ZAŁOŻENIA WSTĘPNE, OPIS BUDOWY MODELU.
Model ten to eksperyment. Eksperyment tyczący układu latającego skrzydła o kształcie kolistym. Zastoowany profil typu płaska płytka
w połączeniu z profilem typu KFm. Dodatkowo chciałem sprawdzić wektorowanie ciągu w osi kierunku. Rysunki modelu powstały
w Corelu i w Sketchupie, z biegiem rysowania i budowy wprowadziłem kilka zmian.
Napęd - jakiś tam prosty dzwoneczek o dużym Kv, regler 10 A, cztery serwa i akumulator ok.500 mA 2 celowy.
W projekcie wstępnym występują tylko 3 serwa, z biegiem czasu projekt zostanie poprawiony do właściwego,
o ile model ten poleci i spełni moje wymagania, a raczej oczekiwania.
Plany wycinanki do pobrania : Plan wycinanki ToTo-23 PDF
Dokumentacja w Sketchupie : ToTo-23 Sketchup
w połączeniu z profilem typu KFm. Dodatkowo chciałem sprawdzić wektorowanie ciągu w osi kierunku. Rysunki modelu powstały
w Corelu i w Sketchupie, z biegiem rysowania i budowy wprowadziłem kilka zmian.
Napęd - jakiś tam prosty dzwoneczek o dużym Kv, regler 10 A, cztery serwa i akumulator ok.500 mA 2 celowy.
W projekcie wstępnym występują tylko 3 serwa, z biegiem czasu projekt zostanie poprawiony do właściwego,
o ile model ten poleci i spełni moje wymagania, a raczej oczekiwania.
Plany wycinanki do pobrania : Plan wycinanki ToTo-23 PDF
Dokumentacja w Sketchupie : ToTo-23 Sketchup

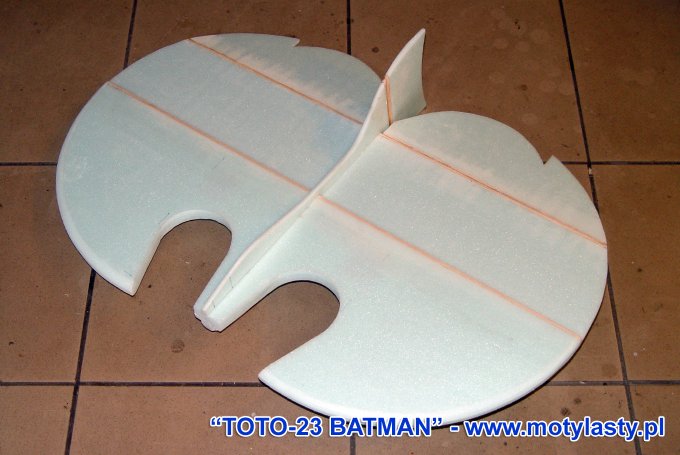

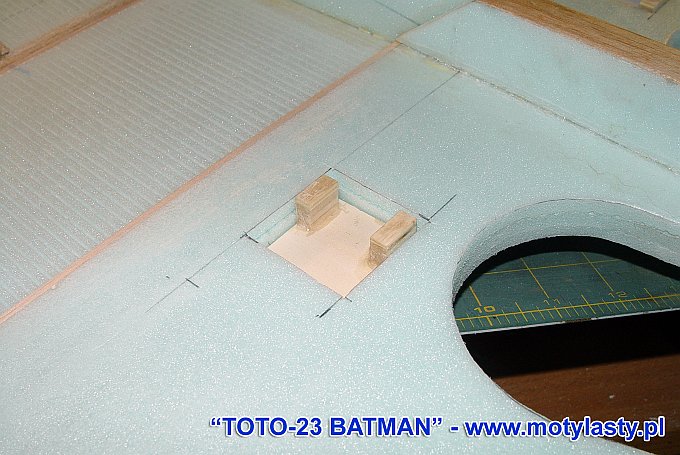

BUDOWA MODELU.
Nie no szaleństwo dokładne. Model wywija wszelkie wygibasy praktycznie w miejscu.
Lata fajnie i wesoło. Film z oblotu u mnie na blogu : http://motylasty.blogspot.com/2015/10/toto-23-batman-cz5-model-ulotniony.html
Lata fajnie i wesoło. Film z oblotu u mnie na blogu : http://motylasty.blogspot.com/2015/10/toto-23-batman-cz5-model-ulotniony.html
GENERALNIE - czemu nie jako powiedzmy odskocznia, czy też odrobina szaleństwa.
Nie wszystko musi być zaraz poważne.
Proponuję popróbować zabawy z takimi wynalazkami.
Samo rysowanie w SketchUpie dało mi masę radości.
Nie wszystko musi być zaraz poważne.
Proponuję popróbować zabawy z takimi wynalazkami.
Samo rysowanie w SketchUpie dało mi masę radości.
PLANY I RYSUNKI DO POBRANIA | POBIERZ |
| Plan modelu - 21 arkuszy A4 |  |
