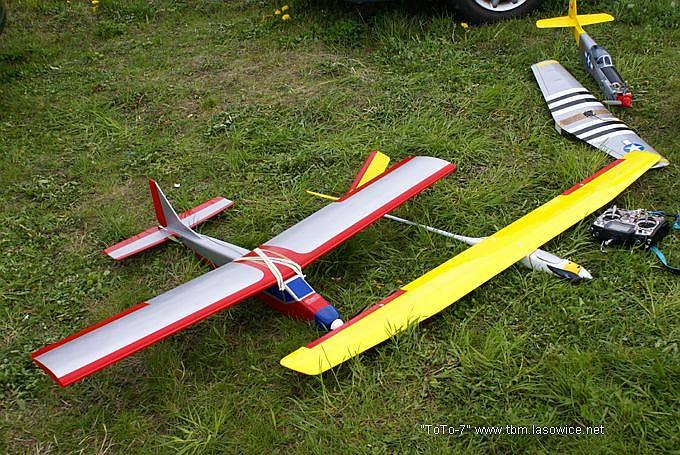

TOTO-7 - DEPRONOWY TRENER DLA POCZĄTKUJĄCYCH


ZAŁOŻENIA WSTĘPNE, OPIS BUDOWY MODELU.

   Toto-7 - elektryk, górnopłat. Model ten posłuży mi jako stanowisko do prób różnej maści napędów elektrycznych. Dodatkowo też postanowiłem przy pomocy tego modelu połączyć swe pasje lotnicze z pasjami fotograficznymi. Zanabyłem na tę okoliczność stosowny mały aparat cyfrowy, dzięki czemu bedę mógł spróbowac fotografii i filmu z powietrza. Model zbudowany jest z depronu z niezbędnymi wzmocnieniami drewnianymi. Wykończenie modelu : papier na wikol, całość lakierowana MOTIPAMI. Oczywistym jest, że można go będzie wykonać w wersji uproszczonej, tzn bez lotek, wykończyć w sposób dowolny, np poprzez pomalowanie depronu, oklejenie taśmami pakowymi etc.

Dane techniczne :

  • rozpiętość ok 130 cm
  • długość ok 95 cm
  • lotki, wysokość i kierunek
  • profil płata Clark-Y

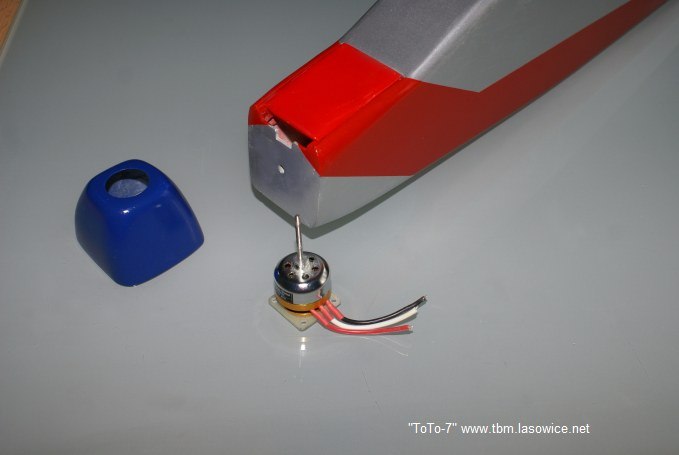

Napęd to silnik bezszczotkowy BM2408-21 + regler Dynam 25A + śmigło 8x4 Camprop składane,
odbiornik Rex5Mpd, serwa mini Conrad , TowePro SG-90

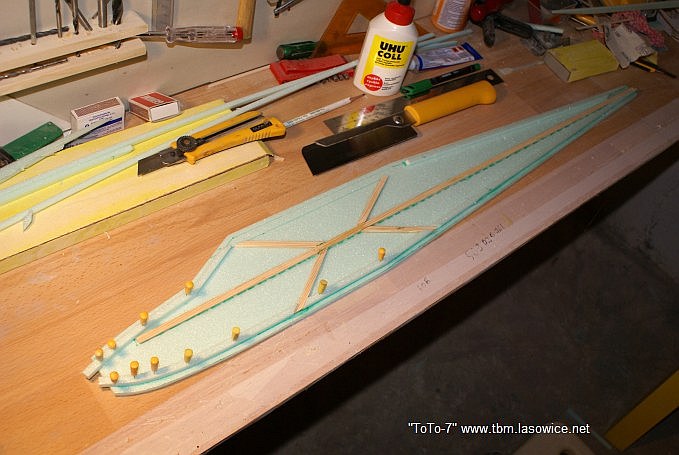

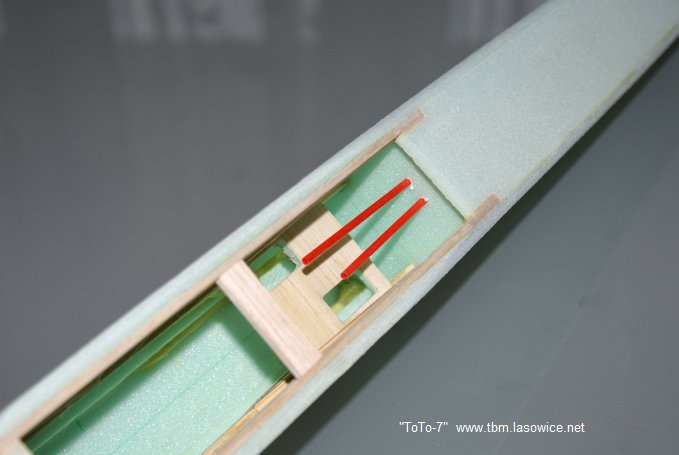

BUDOWA  KADŁUBA MODELU.

BUDOWA PŁATA MODELU.
PLUSY DODATNIE :

  • przyjemna dla oka prezencja.
  • doskonałe własności lotne.
  • duży udźwig.
  • uniwersalna konstrukcja w zakresie doboru napędu.
PLUSY UJEMNE :

  • model nie jest najprostrzy w budowie.
  • dość duże wymiary jak na model depronowy.
  • nie dzielony płat utrudniający transport.

Wnioski :

  • Model spełnił moje oczekiwania w każdym zakresie.
  • Doskonale nadaje się na "pierwszy" model depronowy.
  • Pozwala na zastosowanie cięższego wyposażenia, czy też wożenia ze sobą kamery.
  • Uniwersalność konstrukcji, można go wykończyc "taśmami pakowymi", techniką "na  wikol"

Przyszłym budowniczym zwracam uwagę na problemy z wyważeniem, co zgłaszano mi wielokrotnie. Powodem zazwyczaj było zbyt ciężkie wykonanie kadłuba ( jego tyłu ). Dlatego też proponowałbym lekko zmodyfikować kadłub poprzez wydłużenie przodu o jakieś 5 cm,
co pozwala na lepsze ułożenie pakietu zasilającego.



GENERALNIE - polecam każdemu, kto chce spróbować swych sił w budowie i co najważniejsze lataniu.
Doskonały wybór na pierwszy model depronowy.
Lata fantastycznie, wygląda też bardzo fajnie. POLECAM z czystym sumieniem.


PLANY I RYSUNKI DO POBRANIA
POBIERZ
    Plan modelu - 32 arkusze A4
   Plan modelu - 1 arkusz A0
