TOTO-5 - MOTOSZYBOWIEC LAMINATOWO - BALSOWY


ZAŁOŻENIA WSTĘPNE, OPIS BUDOWY MODELU.

    Kolejny mój projekt, tym razem zbudowany metodami tradycyjnymi, tzn kadłub laminat ( metoda traconego sturduru ) + rura węglowa, usterzenie balsowe, skrzydła konstrukcyjne balsowe, całość kryta Solarfilmem. W pierwszej wersji planu model posiadał tradycyjne
usterzenie, które później zostało zmienione na usterzenie typu V.
Obrany profil mówi o charakterze modelu - akrobacja, oraz latanie na zboczu.

Dane techniczne :

  • Ropiętośc : 155 cm przy cięciwie 16 cm.
  • Długość kadłuba :  92 cm.
  • Profil płata - RG-15

Wyposażenie :

  • silnik bezszczotkowy KEDA
  • regulator Dynam 25A + śmigło 10x5 - składane
  • serwa mini Conrad

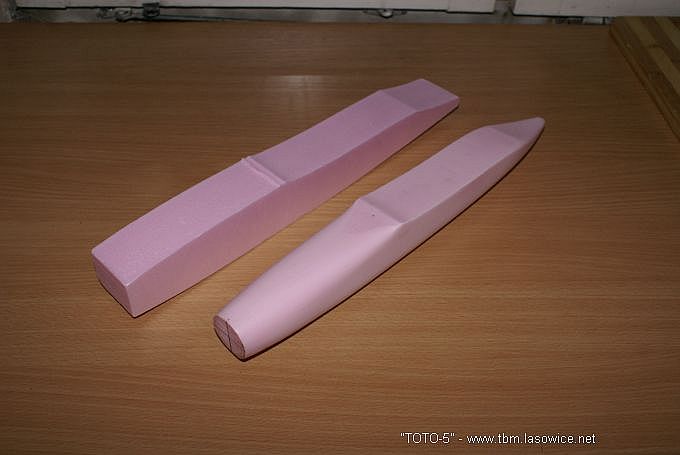

BUDOWA KADŁUBA MODELU.

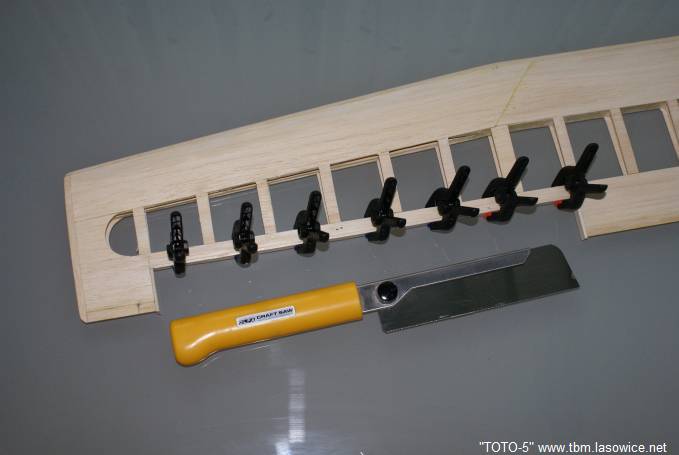

   BUDOWA PŁATA MODELU.

Podsumowanie :

Model raczej prosty w budowie, pod warunkiem dokładnego przestudiowania dokumentacji fotograficznej i opisów. Każdy średniozaawansowany modelarz powinien bez problemów dać sobie radę z budową.
Rasowy motoszybowiec doskonale latający na zboczu. W dobrych warunkach i w trakcie noszeń pozwala długo i dostojnie wozić się
po niebie. Jednocześnie daje też frajdę w szybkich i "świszczących" przelotach.
Model uległ po kilku sezonach rozbiciu z powodu zakłóceń, czy też może raczej chwilowej utraty zasięgu.
Żałuję że nie zdążyłem zamocować drugiego serwa na ogonie w celu domiksowania steru kierunku.




GENERALNIE - dużo frajdy z budowy modelu metodami tradycyjnymi.
Model ten lata wprost fantastycznie. POLECAM z czystym sumieniem.


PLANY I RYSUNKI DO POBRANIA
POBIERZ
   Plan modelu - 25 arkuszy A4
   Plan modelu - 1 arkusz A0
