TOTO-2 - MOTOSZYBOWIEC


ZAŁOŻENIA WSTĘPNE, OPIS BUDOWY MODELU.

   Doświadczenia nabyte podczas budowy ToTa1 oraz jego właściwości lotne skłoniły mnie do skonstruowania jego powiększonego następcy. Przy budowie tego modelu przyświecał i nadal przyświeca mi następujący cel :

  • model o większej doskonałości
  • jeszcze bardziej "szybowcopodobny"
  • zgrabniejszy i ładniejszy
  • mocniejsza konstrukcja
  • możliwość startu z holu ( mam nadzieję ) wersji beznapędowej
  • jeszcze więcej "radochy"
  • Ropiętośc planowana : 160 cm przy cięciwie 16 cm.
  • Długość kadłuba : ok 92 cm.
  • Skrzydła bez wzniosu ( bo takowe lubię )
  • Profil - jakiś sensowny ( maksymalnie wzorowany na SD7037)

Dodatkowo chciałem sprawdzić jak będzie zachowywać się depron w połączeniu z lakierowanym pokryciem papierowym zamiast taśmy.

Do napędu modelu posłuży silnik bezszczotkowy Bm 2408-21 + regler Dynam 25A + śmigło 8x4 składane Graupner
odbiornik Rex5Mpd, serwa mini Conrad

Materiały użyte do budowy modelu to :
  • 1 arkusz depronu 6 mm
  • 1 arkusz depronu 3 mm
  • balsa 4 mm, balsa 1 mm, sklejka 1,5 mm,
  • listwy sosnowe 4x4 ( wzmocnienia kadłuba )
  • listwy sosnowe 5x3 - dzwigary skrzydła

Do klejenia używam w zależności od potrzeb :

  • klej SOUDAL D4/B4
  • klej polimerowy DRAGON
  • żywica 5 minutowa UHU
  • żywica 30 minutowa UHU
  • epidian 53

BUDOWA  KADŁUBA MODELU.

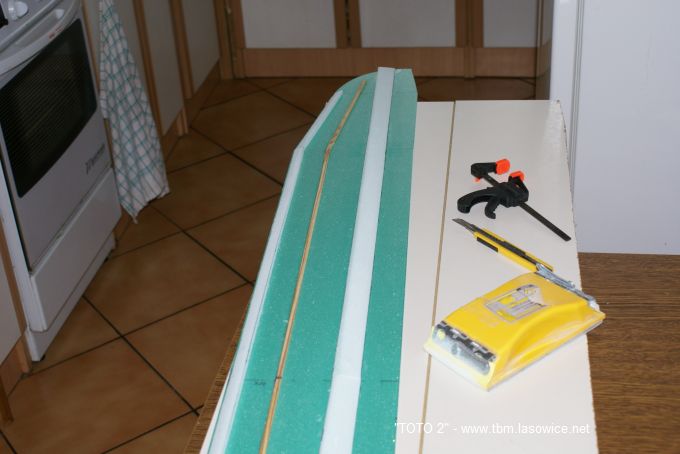

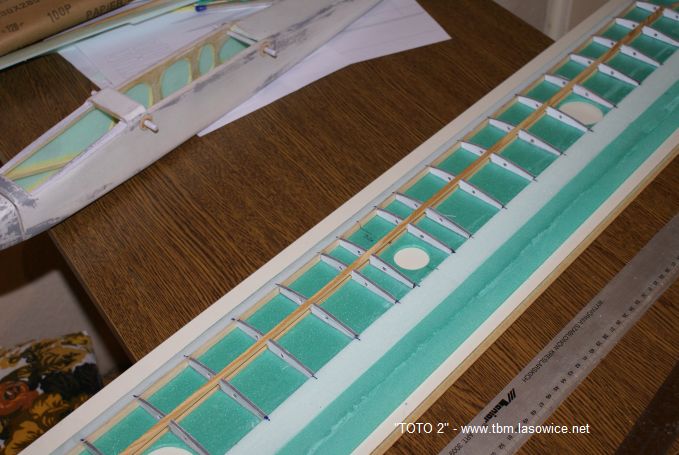

BUDOWA PŁATA MODELU.
PLUSY DODATNIE :

  • ładna rasowa, szybowcowa sylwetka
  • dobre własności lotne
  • budowa modelu podwyższa mocno nasze umiejetności
PLUSY UJEMNE :

  • budowa wymaga większej uwagi, dokładności i staranności
  • w locie model wymaga "pilnowania go", jest dość szybki
  • nie nadaje się na pierwszy model RC i to pod względem budowy jak i pod względem samego pilotowania

Wnioski :

Modelem tym chciałem sobie i innym udowodnić, że z depronu da się zbudować "prawie szybowiec".  Z założeń wstępnych o lataniu z holu nic nie wyszło. Depron kryty papierem i lakierowany przetrwał prawie 10 lat, czyli takie pokrycie sprawdza się doskonale, ale nie dla wszystkich elementów, czy też raczej kształtów. Skrzydła typowo szybowcowe, czyli o cienkim profilu i dużym wydłużeniu uginając się
( pracując ) w locie pwodują pękanie takiego pokrycia w miejscach ostrych przejść ( karbów ). Tutaj lepszym rozwiązaniem jest krycie folią lub taśmami samoprzylepnymi. Ten sam sposób krycia papierem zastosowałem w modelu ToTo-7, tam jednak płat ma zdecydowanie grubszy profil, mniejsze wydłużenie i tam nie zauważyłem tendencji do pękania powierzchni.




GENERALNIE - model o średniej trudności w trakcie budowy latający bardzo poprawnie.
Wygląd bardziej przypomina "laminata" lub coś poważniejszego od depronu.


PLANY I RYSUNKI DO POBRANIA
POBIERZ
   Plan modelu - 36 arkuszy A4
   Plan modelu - 1 arkusz A0
