TOTO-9 - MOTOSZYBOWIEC BALSOWY
ZAŁOŻENIA WSTĘPNE, OPIS BUDOWY MODELU.
Mały motoszybowiec elektryczny, projekt ten zrodził się w wyniku braku w mojej stajni jakowegoś maleństwa do polataniu głównie na zboczu. Drugim powodem była chęć chwilowej odskoczni od depronu. Konstrukcja typowo balsowa, która w fazie przemyśleń przeszła kilka modyfikacji. Statecznik poziomy płytowy w układzie T ( dla ochrony przed wysoką trawą ), skrzydła z wymiennymi końcówkami ( latanie akro, latanie w termice ), możliwie tani napęd, tanie serwa, wszystko tanie.
Dane techniczne :
- rozpiętość ok 120-180 cm
- długość ok 90 cm
- lotki, wysokość i kierunek
- profil płata wzorowany na SG-7037

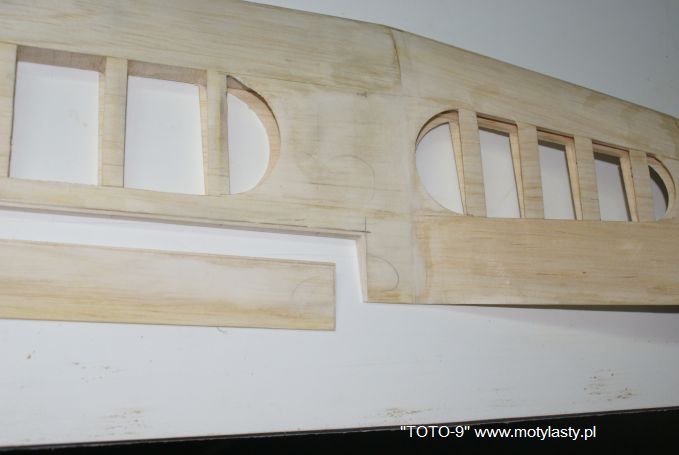

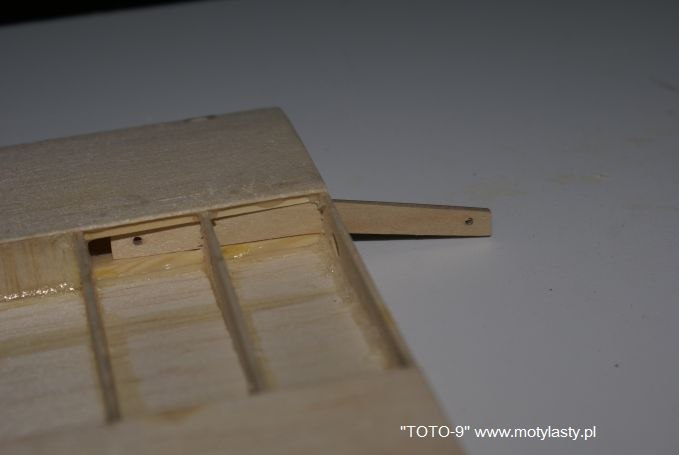

Do budowy kadłuba użyłem :
- boki - balsa 3 mm
- dół, góra - balsa 2 mm
- podłużnice w kadłubie - listwy cięte z balsy 3 mm o szerokości 6 mm
- podłużnice i wzmocnienia pod płat - sosna 6x3
- wręga silnikowa i wręga główna - sklejka 3 mm
Usterzenie typu "T" zastosowane w modelu musi spełnić parę warunków, są to :
- duża sztywność
- mocna konstrukcja
- mała waga
Mechanizm wychyłu statecznika poziomego powinien spełnić nastęujące założenia :
- lekka budowa
- prostota budowy
- budowa z materiałów ogólnie dostępnych
- zastosowanie narzędzi prostych i prymitywnych
- mozliwość demontażu
- możliwość prostej wymiany samego statecznika bez zbędnych komplikacji.
Do budowy mechanizmu zastosowałem następujące materiały :
- kawałek płytki laminatowej
- kawałek zewnętrznej ( pomarańczowej ) części bowdena
- paru śrubek o gwincie 2 mm i odpowiednich nakrętek
- kawałki elektrycznej kostki montażowej

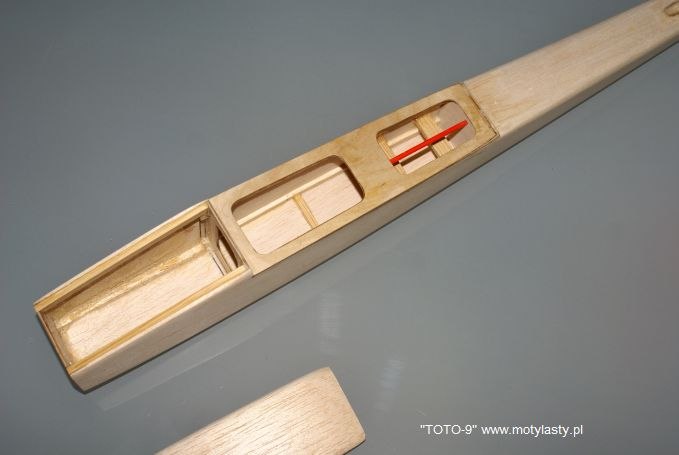

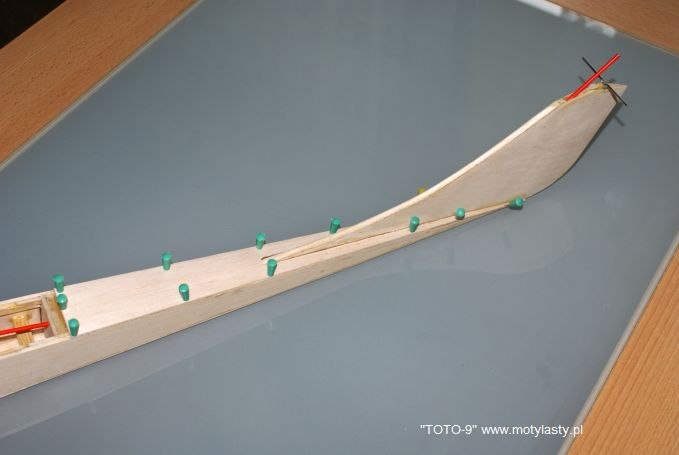

BUDOWA KADŁUBA MODELU.
BUDOWA PŁATA MODELU.
Wnioski :
- model zachowuje się locie poprawnie, jednak w zakręcie "ciągnie" ogon.
- niestety, ale w pewnym zakresie prędkości "myszkuje", co wskazuje na zbyt małą powierchnię usterzenia pionowego.
- dobrze by było zwiększyć pow. usterzenia pionowego i dorobić ster kierunku.
GENERALNIE - średnio udana konstrukcja, wymagają dopracowania.
Budowniczym proponuję wziąść pod uwagę wnioski o których piszę powyżej.
Budowniczym proponuję wziąść pod uwagę wnioski o których piszę powyżej.
Myśle że po zastosowaniu tych zmian charakterystyka modelu zmieni się na lepszą.
